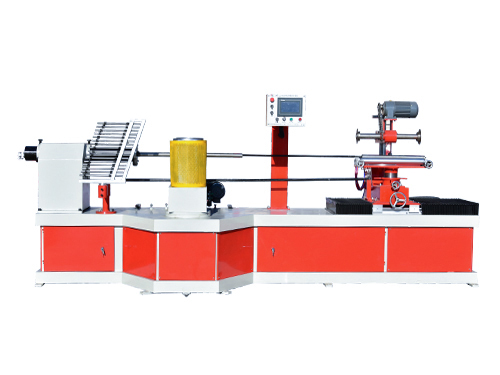

HT-2150SF型數控紙管機：
|
技術參數 |
控制系統 |
||
|
卷繞紙張層數 |
3-16層 |
PLC控制器 |
臺灣臺達 |
|
最大卷管直徑 |
120mm |
人機界面 |
彩色觸摸屏 |
|
最小卷管直徑 |
20mm |
程序版本 |
HT/4.0 |
|
最大卷管厚度 |
8mm |
變頻器 |
深圳易驅 |
|
最小卷管厚度 |
0.5mm |
執行器件(接觸器等) |
中國正泰產品 |
|
卷芯模具固定方式 |
法蘭加頂緊 |
信號元件(光電開關等） |
歐姆龍產品 |
|
卷繞機頭 |
二機頭單皮帶 |
氣動元件 |
恒一產品 |
|
切割方式 |
雙伺服單圓刀無阻力切割 |
調角電機 |
嘉誠 |
|
上膠方式 |
單/雙面上膠 |
同步控制 |
X軸伺服絲桿Z軸伺服絲桿 |
|
定長方式 |
編碼器脈沖定長 |
同步跟蹤切管系統 |
伺服同步跟蹤切割 |
|
操作人數 |
1-2人 |
|
|
|
卷管速度 |
3-30米/分鐘 |
配備裝置 |
|
|
輸入電源 |
380V三相四線定制 |
自動落管架 |
有 |
|
規格尺寸 |
皮帶對角 |
電動 |
|
|
主機尺寸：長×寬×高 |
4000mm×2000mm×1950mm |
皮帶松緊調節 |
機械調節 |
|
占地面積：長×寬 |
18m×8m |
主機擺角 |
可選配 |
|
輪轂高度 |
400mm |
自動供膠水 |
氣動隔膜泵 |
|
最小輪距 |
750mm |
紙帶自動供滑潤油 |
自動 |
|
最大輪距 |
950mm |
張力調節 |
機械調節 |
|
總質量 |
3200kg |
紙架類型 |
整體紙架 |
|
主機功率 |
7.5KW |
附送配件 |
|
|
輪轂轉速 |
47r/min |
卷管芯棒 |
1條 |
